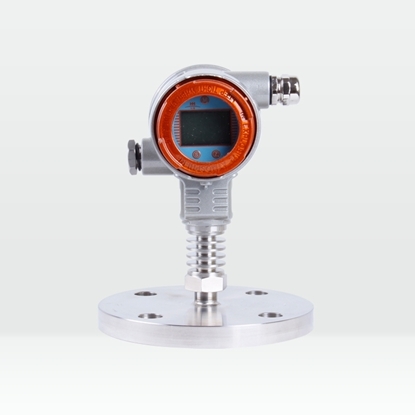

天康智能壓力變送器（法蘭式）產品詳細資料，安徽天康集團是行業十強企業，有豐富的壓力變送器生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

工作原理/working principle-----------------------------------------------------------◆◆過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，再經V/A轉換器的轉換，轉換為與輸入液位成線性對應關系的4~20mA標準電流輸出信號，轉換為壓力的大小。

結構組成/Structural components-----------------------------------------------------◆◆1表頭前蓋5殼體9擴散硅傳感器2表頭6接線端子10壓帽3金屬悶蓋7表頭后蓋11鎖緊螺釘4銘牌標簽8傳感器過度件12防爆接頭

產品特點/Product features------------------------------------------------------------◆◆1、****度高、穩定性好。除進口原裝傳感器已用激光修正外，還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。2、可靠的機械保護IP65和防爆保護iaⅡCT5，可用于各種惡劣環境。3、可用于測量粘稠、結晶和腐蝕性介質。4、4~20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。5、體積小、重量輕，安裝、調試、維護、使用方便。6、選用高品質的傳感器和專用V/I集成電路，外圍器件少，可靠性高，維護簡單輕松。7、專用HART智能通訊，性能更加優越。8、在線按鍵組態功能。

技術參數/Technical parameters-------------------------------------------------------◆◆精度0.1%F·S 0.25% F·S 0.5% F·S測量范圍-95KPa～60MPa間任選測量介質液體、氣體、蒸汽存貯溫度-40～125℃電源電壓12~24V DC使用溫度-10～80℃防腐材料316L不銹鋼溫度影響＜0.02%/℃負載電阻≤750Ω過載能力量程的1～2倍機械保護IP65濕度≤95%RH輸出二線制 4～20mA DC關聯設備EXZ231B型安全柵重量＜1Kg零點溫度系數小于0.02%/℃滿程溫度系數小于0.02%/℃電源電壓24V DC防爆等級iaⅡCT5

外形尺寸/Overall dimensions----------------------------------------------------------◆◆

產品選型/product selection------------------------------------------------------------◆◆1.選型圖譜無S代號名 稱模擬型智能型HH308擴散硅壓力變送器 代號設計序號 A1擴散硅傳感器 B1陶瓷傳感器 C1齊平膜傳感器 D1衛生型傳感器 代號壓力類型 A****壓力 G表壓 S密封表壓 代號現場顯示 1無 23 1/2位LCD 33 1/2位LED 代號測量范圍 10～35KPa 20～100KPa 30～200KPa 40～350KPa 50～700KPa 60～2.0Ma 70～3.5Ma 80～7Ma 90～20Ma 00～60Ma 代號精度 A0.1%F·S B0.25%F·S C0.5%F·S 代號安裝方式 1M20x1.5 21/2NPT 3法蘭式（法蘭，膜片可選） 代號防爆方式 N普通不防爆 I本安防爆 E隔離防爆 2.選型須知1、測量壓力范圍；2、探頭型號；3、壓力類型：（表壓、絕壓）； 4、精度等級：（0.5、0.25、0.1）；5、介子溫度：0-10～80°C； 6、顯示形式：無顯示、數字顯示； 7、安裝方式：M20x1.5（螺紋）、法蘭；8、供電方式：24V DC；9、輸出信號：4-20mA；10、防護等級：11、防爆防護：12、其他配件

安裝要求/Installation requirements--------------------------------------------------◆◆1.安裝事項1、小于0.03MPa垂直安裝、以免影響測量精度；2、安裝過程中應使用扳手從變送器底部的六角螺帽處將變送器擰緊，避免直接旋動變送器上部進而造成連線斷開。 2.注意事項1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否 與您選購的產品相符；2.禁止測量與不銹鋼不相兼容的介質；3.確保電源供電電壓符合探頭供電要求，電源的正、負與產品的正、負接線對應，確保壓力源最高壓力在該產品的量程范圍內；4.在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至最高壓或降至低壓；5.在拆卸探頭時確保設備已斷開壓力源，以免介質噴出發生事故。6.本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失；7.傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能觸碰膜片，以免造成產品損壞；

接線指南/Wiring guide-----------------------------------------------------------------◆◆

常見故障及解決方法/Common faults and Solutions------------------------------------◆◆故障現象原因分析排除方法變送器無輸出信號變送器未供電給變送器接線圖折正確供電接線錯誤在壓力恒定時輸出不規則跳躍變送器外殼未接地

使用屏蔽線纜且屏蔽層接地

變送器外殼與大地可靠連接

現場射頻干擾較強未使用屏蔽線纜變送器未接壓力時，對應輸出值不對變送器未工作在其要求的環境下將變送器移動規定的環境下工作或采取措施使環境負荷要求變送器輸出與測量壓力不符供電不正確使供電電壓為9-36VDC外接負載過大調整外接負載

附件尺寸/Accessory size-------------------------------------------------------------◆◆焊管接頭底座注：螺紋部分常規是M20x1.5, 可根據客戶要求定制

以上天康智能壓力變送器（法蘭式）產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括智能壓力變送器（法蘭式）在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
