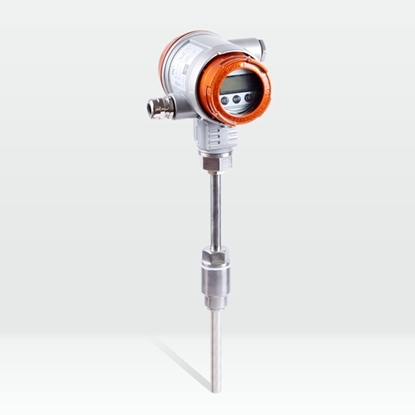

天康一體化溫度變送器（固定螺紋）產品詳細資料，安徽天康集團是行業十強企業，有豐富的溫度變送器生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

BW一體化溫度變送器（固定螺紋）工作原理/working principle-------------------------◆◆

SBW一體化溫度變送器（固定螺紋）產品特點/Product features-------------------------◆◆1、采用高亮液晶顯示，現場夜間顯示清晰；2、現場安裝于熱電阻接線盒內，直接輸出4~20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。量程可調，并具有線性化較正功能。

SBW一體化溫度變送器（固定螺紋）技術指標/Technical indicators----------------------◆◆★一體化熱電偶/熱電阻的分類一體化熱電偶/熱電阻是在熱電偶/熱電阻的基礎上增加溫度變送功能或附加現場顯示功能，即在原熱電偶/熱電阻的接線盒內裝上溫度變送器模塊以及采用現場顯示接線盒安裝顯示表頭，實際應用有以下6種形式：性能/ 類型及代號TRTSTHTF模擬固定量程數字可編程數字HART數字現場總線輸入信號熱電偶/熱電阻熱電偶/熱電阻，-125～200mv，0～500Ω熱電偶/熱電阻-15～115mv/0～4000Ω輸出信號4～20mA4～20mA量程可調數字信號4～20mA量程可調HART信號量程可調數字信號+狀態信息供電電壓10.5～30VDCEX：10.5～29.4VDC10.5～30VDCEX：11.5～29.4VDC8.5～30VDCEX：8.5～29.4VDC9～32VDCEX：9～17.5VDC輸入輸出電隔離否是是是引線制式2線制3、4線制3、4線制3、4線制精度0.1%，0.2%0.1%，0.2%0.1%0.2%隔爆型dⅡBT4dⅡBT4dⅡBT4dⅡBT4本安型iⅡCT6iⅡCT6iⅡCT6iaⅡCT4/T6響應時間（S）0.50.50.5/組態器1.3工作環境溫度-40～75℃，相對濕度5～95% ★鉑熱電阻技術指標輸入熱電阻Pt100輸出在量程范圍內輸出4~20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性基本誤差±0.2%、±0.5%傳送方式二線制變送器工作電源電壓****15V，最高30V，額定工作電壓24V環境溫度影響≤0.05%1℃正常工作環境環境溫度-25℃~+80℃相對濕度5%~95%機械振動f≤55Hz振幅<0.15mm ★熱電偶與熱電阻的區別：熱電偶是一種測溫度的傳感器，與熱電阻一樣都是溫度傳感器，但是他和熱電阻的區別主要在于：1、信號的性質，熱電阻本身是電阻，溫度的變化，是電阻產生正的或者是負的阻值變化；而熱偶，是產生感應電壓的變化，他隨溫度的改變而改變。 2、兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0—150度溫度范圍，最高測量范圍可達600度左右（當然可以檢測負溫度）。 3、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱偶是雙金屬材料，即兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。 4、熱電偶有J、T、N、K、S等型號，有比電阻貴的，也有比電阻便宜的，但是算上補償導線，綜合造價熱電偶就高了。 5、熱電阻是電阻信號，熱電偶是電壓信號。 6、熱電阻測溫原理是根據導體（或半導體）的電阻隨溫度變化的性質來測量的，測量范圍為負200～500度，常用的有鉑電阻（Pt100、Pt10）。 ★使用注意事項：溫度變送器的供電電源不得有尖峰，變送器的校準應在加電5 分鐘后進行，并且要注意當時環境溫度。數顯型變送器請勿隨意開蓋，以免受潮。外殼應牢固接地，電源及信號輸出應采用屏蔽電纜傳輸， 壓線螺母應旋緊以保證氣密性。在安裝時一定要用扳手或其它工具擰緊螺母，切勿用手直接擰動表頭， 以防將內部線路擰斷。如要調整顯示方向，先將兩側“表頭固定螺釘”旋松，輕輕轉動到合適位置（不要超過270℃）然后再將螺釘上緊。 ★一體化溫度變送器模塊性能/ 類型及代號TRTSTHTF模擬固定量程數字可編程數字HART數字現場總線輸入信號熱電偶/熱電阻熱電偶/熱電阻，-125～200mv，0～500Ω熱電偶/熱電阻-15～115mv/0～4000Ω輸出信號4～20mA4～20mA量程可調數字信號4～20mA量程可調HART信號量程可調數字信號+狀態信息供電電壓10.5～30VDCEX：10.5～29.4VDC10.5～30VDCEX：11.5～29.4VDC8.5～30VDCEX：8.5～29.4VDC9～32VDCEX：9～17.5VDC輸入輸出電隔離否是是是引線制式2線制3、4線制3、4線制3、4線制精度0.1%，0.2%0.1%，0.2%0.1%0.2%隔爆型dⅡBT4dⅡBT4dⅡBT4dⅡBT4本安型iⅡCT6iⅡCT6iⅡCT6iaⅡCT4/T6響應時間（S）0.50.50.5/組態器1.3工作環境溫度-40～75℃，相對濕度5～95% ★一體化熱電偶/熱電阻的量程測溫元件分度號推薦選用量程（℃）熱電偶鉑電阻Pt100Pt100～50,0～100,0～150,0～200,0～300,0～400,0～500,200～400, 200～500,-50～50,-50～150,-50～200,-100～50,-200～50鎳鉻-鎳硅熱電偶鎳鉻硅-鎳硅熱電偶KN0～300,0～400,0～500,0～600,0～800,0～1000,0～1200,0～1300 400～800,500～1000，600～1200鎳硅-康銅熱電偶鐵-康銅熱電偶EJ0～300,0～600,0～800,200～600銅-康銅熱電偶T0～100,0～200,0～300，-50～100，-200～50鉑銠10-鉑熱電偶S0～1000,0～1300,0～1600,600～1600鉑銠30-鉑銠6熱電偶B600～1600,600～1800,800～1600,1000～1800

SBW一體化溫度變送器（固定螺紋）產品結構/Product structure------------------------◆◆1.帶熱電偶（阻）溫度變送器由熱電偶或熱電阻和變送器部件組成。2.熱電偶包括熱電偶元件、保護管、接線盒等主要部分，兩者接線盒和保護管相同。3.熱電偶元件由鎧裝熱電偶組成；熱電阻元件由鎧裝鉑電阻組成。4.保護管：要求耐高溫、耐磨蝕，能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。5.接線盒用鋁合金制成，為防水式，防護等級IP54。6.變送器部件：由殼體、蓋板、電路板接線柱等組成，用硅橡膠澆封方法使用電子元件密封在殼體內，因此不可拆卸。

SBW一體化溫度變送器（固定螺紋）產品選型/product selection-------------------------◆◆

SBW一體化溫度變送器（固定螺紋）型號規格/type specification-------------------------◆◆型號分度號測量范圍℃SBWR-2180E0～4000～600SBWR-2280K0～4000～6000～8000～1000SBWR-2380S600～1600SBWR-2880N0～4000～6000～8000～10000～1200SBWR-4180E0～600SBWR-4280K0～1100SBWR-4380S0～1600SBWR-4480B0～1600SBWR-4580T0～400SBWR-4880N0～1200SBWZ-2480Pt1000～500-200～500SBWZ-4480Pt100-200～500注：其它規格可特殊訂貨

SBW一體化溫度變送器（固定螺紋）安裝方式/Installation requirements----------------◆◆

以上天康一體化溫度變送器（固定螺紋）產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括一體化溫度變送器（固定螺紋）在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
