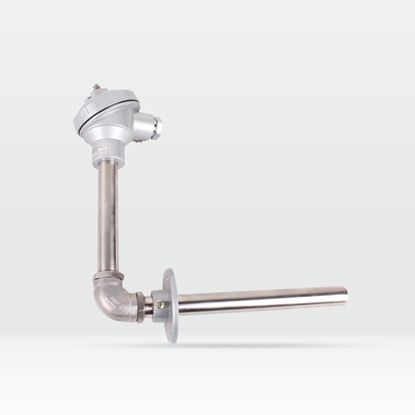

天康活動法蘭角形熱電偶產品詳細資料，安徽天康集團是行業十強企業，有豐富的熱電偶生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

工作原理/working principle-----------------------------------------------------------◆◆兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。

產品特點/Product features-----------------------------------------------------------◆◆1.高溫型溫度傳感器，常用于鍋爐、干燒爐、烤箱等的溫度測量。2.機械強度、耐壓性能好，適用于鍋爐等高溫場合使用。3.可用于干燒等高溫介質的測量，性能穩定測量精確。4.全國統一設計產品，連接尺寸通用，互換性好。采用裝配式結構，零件分解性好，維修方便。

產品結構/Product structure----------------------------------------------------------◆◆從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。 根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。 熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（****部分測溫元件）， 其它部分都是圍繞它展開；為了保證回路中熱電勢不損失以****傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

技術指標/Technical indicators--------------------------------------------------------◆◆★測溫范圍和允許誤差熱電偶類別代號分度號測量范圍℃允許偏差△t℃鉑銠30-鉑銠6WRRB600~1700±1.5℃或±0.25%t鉑銠10-鉑WRPS0~1600±1.5℃或±0.25%t鎳鉻-鎳硅WRNK0~1200±2.5℃或±0.75%t鎳鉻-銅鎳WREE0~800±2.5℃或±0.75%t銅-銅鎳WRCT-40~350±1℃或±0.75%t鐵-銅鎳WRFJ0~800±2.5℃或±0.75%t鎳鉻硅-鎳硅WRMN0~1200±2.5℃或±0.75%t注：“t”為感溫元件的實測溫度。 ★穩定性穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度，是反映熱電偶使用壽命的重要指標，是一項破壞性試驗要求，只在產品型式試驗時才做。具體規定為：在熱電偶的長期使用的上限溫度維持250小時后，熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為：在1200℃維持250小時后，該熱電偶試驗前后熱電勢的變化量應小于9℃（1200×0.75%）。性能 / 分度號允許偏差穩定性ⅠⅡⅢⅠⅡK±1.5或0.4%t±2.5或0.75%t±2.5或1.5%t（-200~-40）在長期使用的上限溫度維持250h后變化量≤0.4%t在長期使用的上限溫度維持250h后變化量≤0.75%tNEJT±0.5或0.4%t±1.0或0.75%t±1.0或1.5%t≤1.4350℃/250h≤2.6350℃/250hS±1或±（1+（t-110）×0.3%）±1.5或0.25%t無≤1.91400℃/250h≤3.51400℃/250hB無±0.25%t±4或0.5%t≤4.251700℃/250h≤8.51700℃/250h ★熱響應時間在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用T0.5表示。 ★熱電偶公稱壓力一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。 ★熱電偶最小置入深度應不小于其保護管外徑的8-10倍（特殊產品例外）。 ★熱電偶絕緣電阻（常溫）常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，響對濕度45%，大氣壓力86-106kPa。a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。 即：Rr.L≥100Ω.m L≥1m式中：Rr-熱電偶的常溫絕緣電阻值， M Ω L-熱電偶的長度， m。b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100M Ω。 ★上限溫度絕緣電阻熱電偶的上限溫度絕緣電阻應不小于下表規定：上限溫度tm℃試驗溫度t℃電阻值MΩ100≤tm＜300t=tm10300≤tm＜500t=tm2500≤tm＜850t=tm0.5850≤tm＜1000t=tm0.081000≤tm＜1300t=tm0.02tm＞1300t=13000.02

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆類別標記分度號材質測溫范圍℃性能特點新舊優點缺點熱電偶KNK鎳鉻-鎳硅-40~1200熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件不適用于還原氣氛，受時效變化和短程有序結構變化影響NMN鎳鉻硅-鎳硅-40~1250具備K型熱電偶全部優點，短程有序結構變化影響小不適用還原性氣氛，受時效變化影響EEE鎳鉻-康銅-40~900在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性不適用于還原性氣氛，熱導率低，具有微滯后現象JFJ鐵-康銅-40~750可用于還原性氣氛，熱電勢較K高鐵易生銹，熱電特性漂移大TCT銅-康銅-40~350可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好使用溫度低，正極銅易氧化，熱傳導誤差大SPS鉑銠10-鉑0~1600適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好BRB鉑銠30-鉑銠6600~1700適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕不能用于600℃以下，靈敏度低，熱電勢的線性不好

產品選型/product selection-----------------------------------------------------------◆◆

型號規格/type specification-----------------------------------------------------------◆◆熱電偶類別產品型號分度號測溫范圍℃保護管材料單支鎳鉻-鎳硅WRN-530K0-800 0-10001Cr18Ni9Ti 1Cr25Ni20雙支鎳鉻-鎳硅WRN2-530單支鎳鉻-銅鎳WRE-530E0-6001Cr18Ni9Ti雙支鎳鉻-銅鎳WRE2-530單支銅-銅鎳WRC-530T-40-3501Cr18Ni9Ti雙支銅-銅鎳WRC2-530單支鐵-銅鎳WRF-530J0-6001Cr18Ni9Ti雙支鐵-銅鎳WRF2-530單支鎳鉻硅-鎳硅WRM-530N0-800 0-10001Cr18Ni9Ti 1Cr25Ni20雙支鎳鉻硅-鎳硅WRM2-530

信號類型/Signal type------------------------------------------------------------------◆◆根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型

安裝方式/Installation requirements--------------------------------------------------◆◆

以上天康活動法蘭角形熱電偶產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括活動法蘭角形熱電偶在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
